Silvents pneumatic muffler with warning indicator, showing that it is time to replace the muffler.

어떤것을 찾고 있는지 아십니까?

설비에서 배출되는 압축공기를 위한 공압용 소음기

공압 밸브로 부터의 소음은 매우 심각합니다. 가장 간단한 대책은 공압 밸브의 외부 토출구에 공압용 소음기를 설치 하는 것입니다. 일반적으로 소음을 감소시킬때 장비의 동작을 방해 할 때가 많습니다. 전형적인 소음기 사용에 있어서 문제점은 소음기 내부의 필터가 오염에 의해서 자주 막혀 버리는 문제점입니다. 심지어는 어떤 경우에 있어서 소음 문제보다는 필터 막힘 현상이 좀더 심각한 문제로 대두 될 때도 있습니다.

실벤트 공압용 소음기는 경고기가 내장되어 있습니다.이는 내부에 공기 흐름량과 소음을 적절히 조절할 수 있는 다이나믹 필터 내장으로 전체 타설비의 동작 방해 없이 안정적으로 경고 신호를 내보내어 신속히 교체 할 수 있도록 합니다.

실벤트 공압용 소음기를 사용하여야 하는 세가지 이유

실벤트 공압용 소음기는 소음을 감소시키며 또한 작업 중단 및 설비 보수의 위험을 감소 시킬 수 있습니다. 내장형 경고기는 배압의 위험을 감소 시키고 또한 교체시기를 알려 줍니다.



일정한 공기 흐름

가장 일반적인 소음기의 문제점음 내부의 오염으로 인하여 자주 막힘 현상이 발생하는 것입니다.

  • 문제 발생 위치를 파악하기 어려움
  • 가동중단 시 큰 비용 발생
  • 위와 같은 문제로 소음 문제에 큰 관심을 기울이지 않음

이러한 문제점을 해결 하기 위하여 소음기 전문가들이 방문하여 제거하여야 합니다. 이는 소음 문제 보다는 막힘 현상이 더 심각한 문제로 대두 됩니다.

소음기를 보다 간단히 사용하기 위하여 실벤트 공압용 소음기에는 외부에 부착된 디퓨저와 내부에 이동가능한 디퓨저가 장착되어 있습니다. 내부의 다이나믹 필터는 공기 흐름을 적절히 파악하여 소음과 배압을 감소 시켜 전체적인 타설비 동작을 방해 하지 않도록 합니다. 공압용 소음기는 기존의 필터가 막혔을 대 교체용으로 새 필터와 함께 공급이 됩니다. 이는 공압용 소음기 수명을 연장 할 수 있습니다.

Illustration of airflow in Silvent pneumatic muffler.



불필요한 작업중단을 피하기 위한 경고기

일반적인 소음기는 언제 막혔는지 알기가 매우 어렵습니다. 이는 정비를 좀 더 어렵게
만들 수가 있습니다. 만약 막힌 소음기를 교체하지 않으면 전체 설비 동작을 멈추게 하거나
공정 효율을 떨어 뜨릴 수가 있습니다.

정비를 보다 쉽게 하기 위하여 실벤트 공압용 소음기는 경고 시스템을 장착 하였습니다. 소음기가 막혔을 때 전체 필터의 표면이 사용되고 있을 때 빨간색 줄이 표시되며 교체시기를 작업자에게 알려 줍니다.



Silvent 공압 인디케이터 머플러의 장점

  • 문제 발생 전 경고 표시
  • 큰 비용이 발생되는 장비 가동중단 위험 최소화
  • 생산 신뢰성에 영향을 미치지 않고 소음 억제를 우선순위화

특허 받은 솔루션

1. 경고 표시
공압 시스템에 문제가 발생하기 전에 확실한 표시를 제공합니다.

2. 2개의 챔버 시스템
팽창 부피가 증가하고 새로운 필터가 노출되면 배압을 줄입니다.

3. 내부 디퓨저
배압이 너무 높으면 외부 머플러 챔버에서 밖으로 밀려 나옵니다.

4. 외부 디퓨저
재료 부피를 최적으로 활용하여 소음을 효과적으로 줄입니다.

Illustration of Silvent's mufflers.

효과적인 소음 레벨 감소

압축공기는 매우 높은 유해한 소음을 발생합니다. 쇠를 긁는 듯한 높은 소음은 공압 밸브에서 나오는 것이 일반적이며 짧은 시간동안 높은 소음을 발생 시켜도 청각에 매우 심각한 영향을 미칩니다. 가능한한 이러한 소음을 감소시키는 것이 매우 중요합니다.
장비내의 공압 밸브에서 발생되는 이러한 소음을 줄이기 위하여 가장 좋은 방법은 공압용 소음기를 설치 하는 것입니다.

실벤트 공압용 소음기는 소음기가 부착되지 않는 공압 밸브를 비교할 때 약 30-35 dB[A]을 감소 시킵니다. 이는 작업자들에게 매우 큰 차이 입니다. 일반적으로 10 dB(A) 소음 감소시 인간이 느끼는 수준은 절반정도의 소음 감소 효과가 있습니다.

Pneumatic muffler with warning indicator for clogging.

1. 정상 위치에 있는 머플러의 사진입니다.
2. 일정한 양의 막힘이 발생한 머플러입니다.
3. 경고 표시가 머플러 교체 필요성을 알려줍니다.

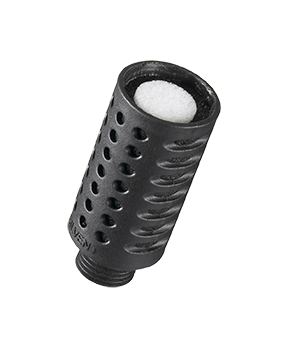

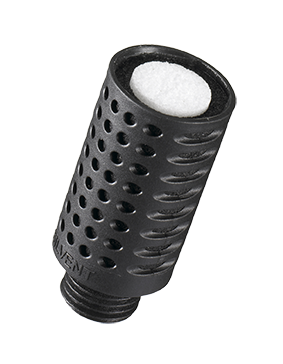

공압 소음기 SIS-02 – SIS-05

공압밸브의 토출시 연결과 압력 정도

공압용 소음기를 설치 할 때는 연결과 압력정도를 반드시 고려 하여야 합니다.

일반적인 공압용 장비를 설치와는 달리 소음기를 설치할 때는 연결시 밀폐(Sealing)이 중요하지않습니다. 이는 공압 밸브 토출구에서 토출되는 소음을 우선 감소 시키는 기본적인 목적이기 때문입니다. 기본적으로 소음기 설치는 간단합니다. 수작업으로 설치를 권장합니다.

압축공기 시스템을 측정할 때 토출 시간은 토출량과 토출 압력에 영향을 많이 받습니다. 소음기는 공압 밸브의 토출구에 사용할 수 있도록 디자인 되었기 때문에 공급 압력과 소음기에 걸리는 압력은 틀립니다. 훨씬 낮은 압력이며 토출되는 공기량에 따라 다릅니다. 그렇기 때문에 시스템에 배압이 걸리지 않도록 소음기의 용량을 확인 하는 것이 매우 중요 합니다. 만약 사용 어플리케이션이 배압에 매우 민감한 상황이라면 소음기는 반드시 용량 이상의 사양으로 선택하십시오. 소음기에 표기된 최대 유량은 5bar에서 측정된 자료입니다.
